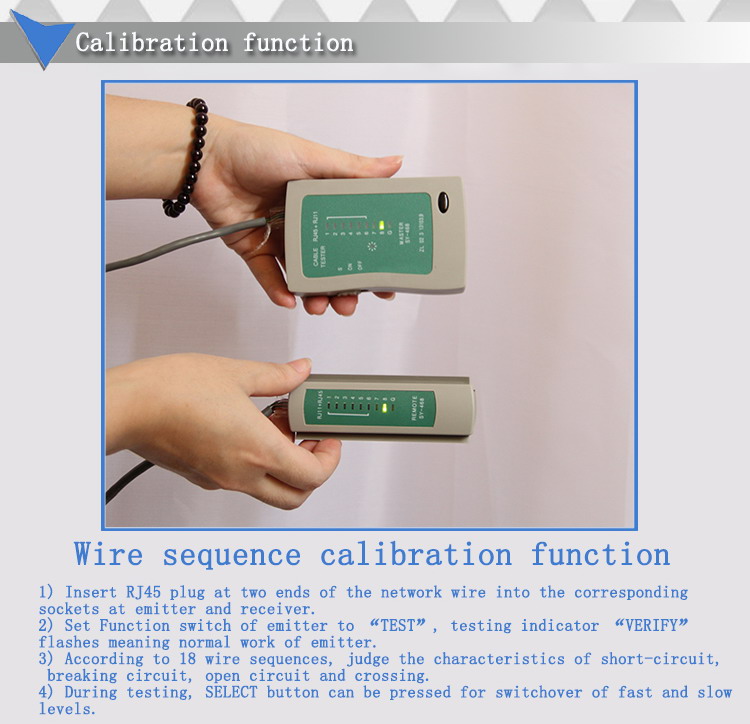

網線線序校對測試:
對雙絞線1,2,3,4,5,6,7,8,G逐根校對測試,并可區分判定那一根(對)錯線,短路和開路,開關ON為正常測試速度,“S”為慢速測試速度
使用方法:
打開電源,將網線插頭分別插入主測試器和遠程測試器,主機指示燈從1至G逐個順序閃亮,下圖例:
主測試器:      1-2-3-4-5-6-7-8-G
遠程測試器:   1-2-3-4-5-6-7-8-G（RJ45）
              1-2-3-4-5-6------（RJ12）
              1-2-3-4----------（RJ11）
若接線不正常,按下述情況顯示:
當有一根網線如3號線斷路,則主測試儀和遠程測試端3號燈飾都不亮,
當有幾條線不通,則幾條線都不亮,當網線少于2根線連通時,燈都不亮,
當兩頭網線亂序,例2,4線亂序,則顯示如下:
主測試器不變:  1-2-3-4-5-6-7-8-G
遠程測試端為:  1-4-3-2-5-6-7-8-G
當網線有2根短路時,則主測試器顯示不亮,而遠程測試端顯示短路的兩根線燈都微亮,若有3根以上(含3根)短路時則所有短路的幾條線號的燈都不亮,
若測配線架和墻座模塊,則需要另配網線接到測試儀上
同軸電纜測試:(需要另配BNC轉接頭)
如果電纜是好的,則二端BNC燈同時閃綠燈
電源供應:6F22型 9V電池
產品尺寸:105x105x26mm
產品重量:約200g(無電池)
標準配置:發射器(內無電池),接收器,皮套,說明書

包裝方式:彩盒
裝箱數量:100臺
外箱尺寸:58x31x38cm
毛/凈重:17/16kg
